Abdeck- und Späneschürzen mit extrudierten Elementen
Abdeck- und Späneschürzen mit extrudierten Elementen
Extrudierte Schürzen haben die Eigenschaft, besonders robust zu sein. Sie werden dort eingesetzt wo ein maximaler Schutz der Führungen vor heißen Spänen gefordert ist. Sie arbeiten fallend oder mit P.E.I. Aufwickelmechanismus.
Extrudierte Aluminiumelemente Typ J

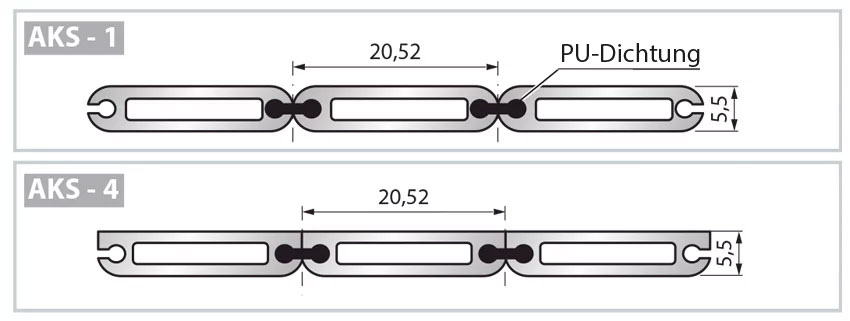

Extrudierte Aluminiumelemente Typ AKS
Aufprallgeprüft
Alle SCHÜRZEN der “J”- SERIE sind AUFPRALLGEPRÜFT nach der Norm ISO 16090-1:2017.
Profilform
Extrudierte Abdeckschürzen

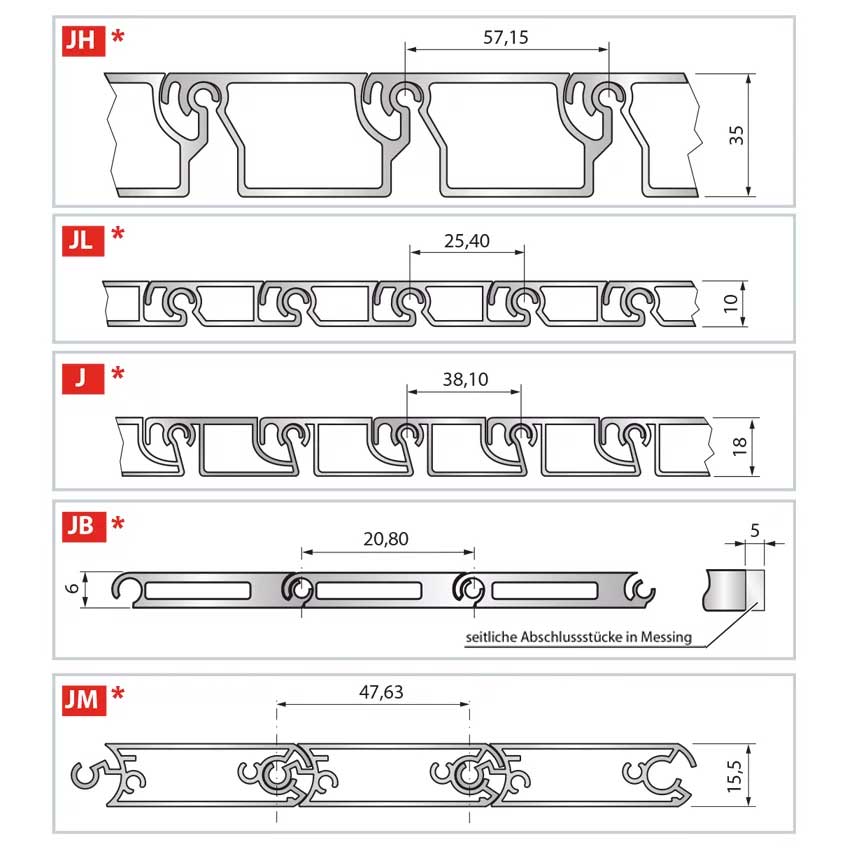

Aluminiumprofile für J – Schürzen
* Patentiert
Technische Eigenschaften

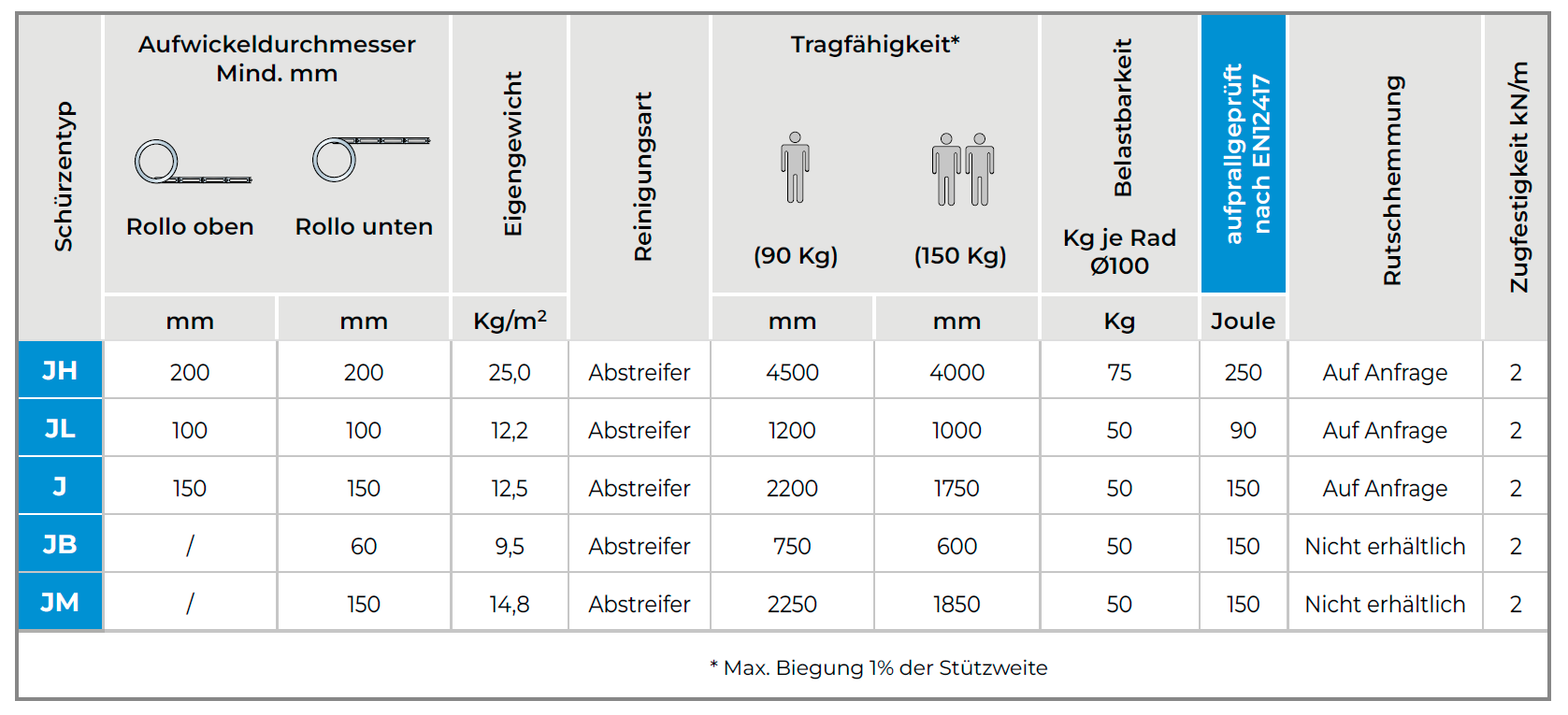

Technische Eigenschaften der Aluminiumprofile des Typs J
MATERIAL: Aluminium eloxiert, silber
MAX. DURCHFÜHRBARE BREITE: 6000 mm.
Endbefestigung
Extrudierte Aluminium-Schürzen: Endstücke für Aluminiumprofile des Typs J.
Befestigungs- | L1xL2xS | BxH | C | D | E | Material | Ausführung | Schürzentyp |
3T | 20×6 | Alu | Element Schürze | JB | ||||
5T/1 | 15x15x3 | Alu-St | Winkel | JB | ||||
5T/2 | 20x20x3 | Alu-St | Winkel | JB | ||||
5T/3 | 30x30x3 | Alu-St | Winkel | J / JB / JL / JM | ||||
5T/4 | 40x40x5 | St | Winkel | J / JH / JM | ||||
6T | 30x30x2 | St | Scharnier | J/JL/JH/JB/JM | ||||
7T | Bohrung nur auf Anfrage | 18 | ø 5,50 | ø 10 | Alu | Element Schürze | JL | |
8T | 30 | 11 | 22 | Alu-St | Winkel | JM | ||
Alu = Aluminium St = Stahl | ||||||||
