ROLLOABDECKUNGEN FÜR DREHMASCHINEN
ROLLOABDECKUNGEN FÜR DREHMASCHINEN
Die PEI Rolloabdeckungen FÜR DREHMASCHINEN erfüllen die Erfordernisse an die Gefahrenbegrenzung bei Bewegungen der Leit- und Zugspindel bei Drehmaschinen (in Übereinstimmung mit der Maschinenrichtlinie 2006/42/CE).
Die PEI Rolloabdeckungen FÜR DREHMASCHINEN bieten folgende Vorteile:
• Einfache Montage
• Lassen sich auf alle Drehmaschinen-Arten anpassen
• Minimaler Raumbedarf
• Bei Bruch der Spindel keine Gefahr von austretenden Splittern
Hierbei handelt es sich um einen Satz der dafür entwickelt wurde, den Maschinenbediener vor den Leit- und Zugspindeln der Drehmaschine zu schützen, bzw. einen direkten Kontakt mit den in Bewegung befindlichen Maschinenteilen zu verhindern.
Das System besteht aus zwei separaten Rolloabdeckungen, die an den zwei Seiten des Kreuzschlittens sowie am Maschinensockel der entsprechenden Seite befestigt werden müssen.
Der Satz kommt komplett mit Rolloabdeckungen für die Leit- und Zugspindeln der Drehmaschine. Das Rolloband besteht aus einem beschichteten, kühlmittel- und abriebfesten Material.
Die Rolloabdeckungen werden durch einen Einfach- oder Mehrfachfeder-Mechanismus angetrieben.
Während der Vorschubbewegung des Kreuzschlittens wickeln sich die zwei Einheiten jeweils auf und ab. Der Bereich der Leit- und Zugspindeln bleibt hierbei kontinuierlich abgetrennt.
Funktionen
Daten und Funktionen
EIGENSCHAFTEN UNSERER ROLLOABDECKUNGEN:
• BEFESTIGUNG der Rolloabdeckung an der Maschine aus verzinktem Stahl
• BAND aus öl- und kühlmittelbeständigem Material
• AUFWICKELMECHANISMUS mit Einzel- bzw Mehrfachfedern
• GEHÄUSE auf Wunsch
• Für SONDERAUSLEGUNGEN kontaktieren Sie bitte unsere Konstruktionsabteilung

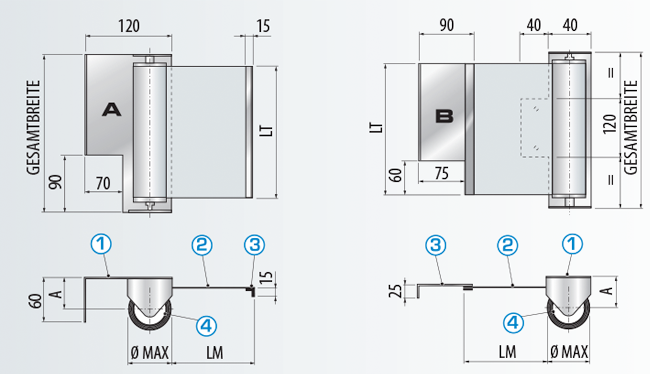

ZEICHENERKLÄRUNG:
1 und 3 = BEFESTIGUNGEN:
Produktbezeichnung: LT150LM1200- LT200LM1500-LT200LM2000- LT250LM3000 sind aus verzinktem Stahl gefertigt
Produktbezeichnung: LT300LM4000- LT350LM5000-LT400LM6000-LT450LM7000 sind schwarz lackiert
2 = BAND: aus öl- und kühlflüssigkeitsresistentem Material
4 = AUFWICKELMOTOR:mit Einzel- oder Mehrfachfeder-Mechanismus
STANDARDABMESSUNGEN
| STANDARDABMESSUNGEN | |||||||||
| Ref. Nr. | Beschreibung | Produktbezeichnung | |||||||
| LT150LM1200 | LT200LM1500 | LT200LM2000 | LT250LM3000 | LT300LM4000 | LT350LM5000 | LT400LM6000 | LT450LM7000 | ||
| LT | Bandbreite | 150 | 200 | 200 | 250 | 300 | 350 | 400 | 450 |
| LM | Max Auszug | 1.200 | 1.500 | 2.000 | 3.000 | 4.000 | 5.000 | 6.000 | 7.000 |
| Ø MAX | Max Durchmesser | 48 | 52 | 62 | 83 | 100 | 121 | 141 | 144 |
| A | Achsabstand Halterung | 33 | 50 | 50 | 50 | 60 | 80 | 80 | 80 |
| BxB | Winkel aus Rohaluminium | 15x15x3 | 15x15x3 | 15x15x3 | 15x15x3 | 15x15x3 | 15x15x3 | 20x20x3 | 20x20x3 |
| Maße in mm – GESAMTBREITE = LT + 30 – LIEFERUNG AB LAGER | |||||||||
