ТЕРМОСВАРНЫЕ ГОФРОЗАЩИТЫ С НЕПОДВИЖНЫМИ ПЛАСТИНАМИ

Рабочее положение: Горизонтальное Вертикальное Переднее

1) Соединительный фланец 1
2) Усилительная вставка
3) Гофрозащитa
4) Соединительный фланец 2
5) Специальное крепление первой ламели для облегчения установки

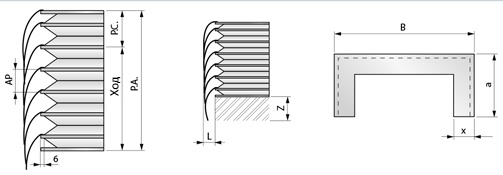

P.A. = Длина в растянутом виде
B = Ширина гофрозащиты
P.C. =Длина в сжатом виде
a = Высота складки
Ход = Длина в растянутом виде — Длина в сжатом виде
x = Ширина профиля гофрозащиты

x(mm) 15 20 25 30 35 40 45
L(mm) 16 21 26 33 43 48 56
Z(mm) 45 55 65 75 85 95 105

Формула для расчета длины В СЖАТОМ ВИДЕ

AP = Длина 1 складки в растянутом виде = x . 2 — 16
SM = Толщина материала гофрозащиты *
SS = Толщина усилительной вставки *
SF = Толщина усилительной вставки *
NP = Количество складок = (P.A. : AP) +2
P.C. = (SM . 8 + SS) . NP + (SF . 2)

* см. перечень материалов

* Допустим, гофрозащитa сделан из материала “TEMAT151” (см. перечень материалов)
** Допустим, толщина вставки составляет 1 mm
*** Допустим, толщина фланца составляет 3 mm (см. перечень материалов)
