ISIL KAYNAKLI KÖRÜKLER

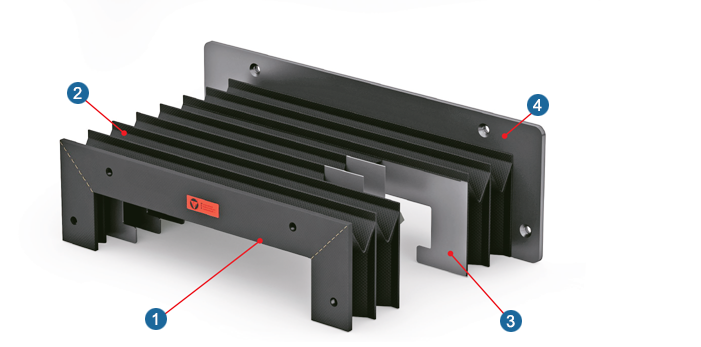

1) Flanş 1
2) Körük malzemesi
3) Takviye
4) Flanş 2

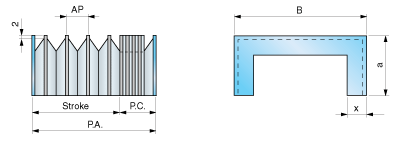

P.A. = Açık Boy
B = Dış genişlik
P.C. = Kapalı boy
Stroke = Açık boy – Kapalı boy
a = Dış yüksekliği
x = Dilim yüksekliği

 KAPALI BOYUN Hesaplanma Formulü

AP = 1 dilim açılımı = x . 2 – 8
SM = Kumaş kalınlığı *
SS = Dilim kalınlığı *
SF = Flanş kalınlığı *
NP = Dilim sayısı = (P.A.: AP) + 2
P. C.= (SM . 8 + SS) . NP + (SF . 2)

 * malzemeler bakınız

* We hypothesize the fabric material with code “TEMAT015” (malzemeler bakınız)
** We hypothesize that the stiffener is 1 mm thick
*** We hypothesize that the flange is 2 mm thick (malzemeler bakınız)
