Standart Sistemler için bağlantı şekilleri

Çözüm A: Sabitleme kıskacı

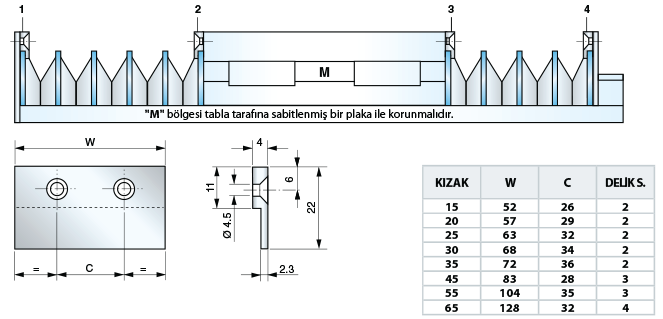

Lineer kızaklar için körük sabitlemeye yönelik standart sistemler

Körüğün bağlantı şekilleri 1 – 2 – 3 – 4 için uygun olup, açısal veya bağlantı sacı müşteri tarafından temin edilmek suretiyle kullanılabilir.

Çözüm B: Velkro flanşla sabitleme (B1 ve B2)

Kuru çalışma alanları için uygundur

Poz.1
a) Tip 1 standart flanşını ilk dilimin başına sabitleyiniz.
b )Körüğü Tip 1 standart flanşına güçlü bir şekilde bastırarak sabitleyin.

Poz.2-3
a) Tip 2 standart flanşı civatalar yardımıyla araba üzerine sabitleyin.
b) Körükleri Tip 2 standart flanşı güçlü bir şekilde bastırarak sabitleyiniz.

Poz.4
a.) Tip 2 standart flanşı civatalar yardımıyla açısal destek sağlayarak müşteri tarafından sağlanmalıdır.
b) Körükleri Tip 2 standart flanşı güçlü bir şekilde bastırarak sabitleyiniz.

N.B. Bağlantı opsiyonları Pozisyon 1-4 de değiştirilebilir şekilde gösterilmiştir.

Bu teknik kartta lineer kızaklar için bizim sağladığımız standart sistemler için montaj şekillerini göstermektedir.

Farklı ölçüler lütfen teknik departmanızla irtibata geçiniz.
