Doğrusal kılavuzlar için ısıl kaynaklı körükler
Doğrusal kılavuzlar için ısıl kaynaklı körükler
PVC desteklerin kesim hassasiyeti kılavuzun kesin bir şekilde kavranmasına imkan verirken kullanılan malzemeler PEI körüklerinin sanayinin tüm sektörlerinde yaygın şekilde kullanılmasına yol açmaktadır.
Veriler
Veriler

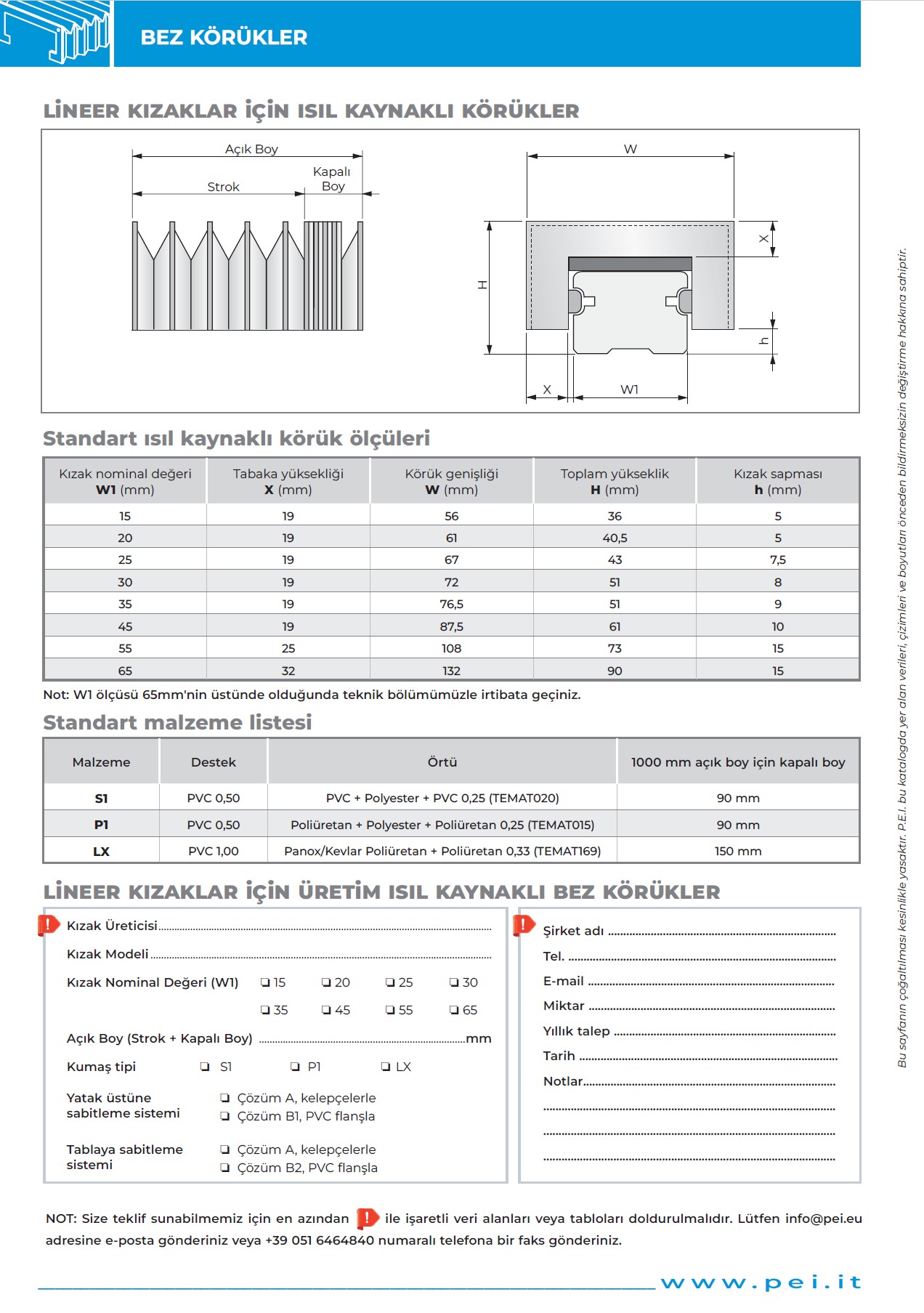

Doğrusal kılavuzlar için ısıl kaynaklı körükler
Doğrusal kılavuzlara monte edilen körük örneği
PA = Açık Boy
C = Strok
PC = Kapalı Boy
| Boyutlar doğrusal kılavuzlar için standart körükler | |||
| Nominal değer kılavuz W1 | Katlama yüksekliği H | Toplam yükseklik H | Kılavuz sapması h |
| 15 | 19 | 36 | 5 |
| 20 | 19 | 40,5 | 5 |
| 25 | 19 | 43 | 7,5 |
| 30 | 19 | 51 | 8 |
| 35 | 19 | 51 | 9 |
| 45 | 19 | 61 | 10 |
| 55 | 25 | 73 | 15 |
| 65 | 32 | 90 | 15 |
Malzemeler
Malzemeler
1 – Körük 2 – Destek Malzeme listesini indirin
| Boyutlar doğrusal kılavuzlar için standart körükler | |||
| Malzeme Türü | Destek | Körük | 1000 mm’lik Açık Paket için Kapalı Paket |
| S1 | PVC 0,5 | PVC + polyester + PVC 0,25 (TEMAT020) | 90 |
| P1 | PVC 0,5 | Poliüretan + polyester + Poliüretan 0,25 (TEMAT015) | 90 |
| LX | PVC 1 | Poliüretan Panox/Kevlar + Poliüretan 0,33 (TEMAT169) | 150 |
Flanşlar
Flanşlar
Doğrusal kılavuzlar için ısıl kaynaklı körüklerÇözüm A: Sabitleme Kelepçeleri Ağır şartlara sahip ve soğutucuların bulunduğu çalışma ortamları için uygun çözüm “M” alanı, tabla tezgahının üzerine sabitlenen sac ile perdelenecektir Müşterinin hazır edeceği plakalı ya da köşebent destekler ile körüğün tüm 1 – 2 – 3 – 4 konumlarına sabitlenmesi için.
| Çözüm A boyutları | |||
| KILAVUZ | W | C | DELİK ADEDİ |
| 15 | 52 | 26 | 2 |
| 20 | 57 | 29 | 2 |
| 25 | 63 | 32 | 2 |
| 30 | 68 | 34 | 2 |
| 35 | 72 | 36 | 2 |
| 45 | 83 | 28 | 3 |
| 55 | 104 | 35 | 3 |
| 65 | 128 | 32 | 4 |
Çözüm B: Cırt cırtlı flanşa sabitleme (B1 ve B2) Kuru çalışma ortamlarına uygun çözüm “M” alanı, tabla tezgahının üzerine sabitlenen sac ile perdelenecektir * Standart PVC =B1 ve B2 Flanşlar * Flanş Montajı Poz .1
- a) Standart tip 1 flanşını kılavuza tespit edin.
- b) Güçlü şekilde bastırarak körüğü tip 1 standart flanş ile birleştirin.
Poz .2-3 a)Vidalar ile tip 2 standart flanşı sabitleme tablasına ya da plakasına tespit edin. b)Güçlü şekilde bastırarak körüğü tip 2 standart flanş ile birleştirin. Poz .4: a)Vidalar ile tip 2 standart flanşı müşterinin hazır ettiği köşebende tespit edin. b)b) Güçlü şekilde bastırarak körüğü tip 2 standart flanş ile birleştirin. ÖNEMLİ NOT Poz. 1-4’te verilen bağlantıların yerleri değişebilir.
| Çözüm B boyutları | ||||||
| KILAVUZ | W | H | C | H1 | C1 | DELİK ADEDİ |
| 15 | 56 | 36 | 0 | 42 | 26 | 2 |
| 20 | 61 | 40,5 | 8 | 46,5 | 29 | 2 |
| 25 | 67 | 43 | 8 | 46,5 | 32 | 2 |
| 30 | 72 | 51 | 8 | 54 | 34 | 2 |
| 35 | 76,5 | 51 | 18 | 53 | 36 | 2 |
| 45 | 87,5 | 61 | 18 | 62 | 28 | 3 |
| 55 | 108 | 73 | 18 | 69 | 35 | 3 |
| 65 | 132 | 90 | 18 | 86 | 32 | 4 |
