Isıl kaynaklı su geçirmez dairesel körükler, soğutucu sıvaların kontaminasyonuna karşı korunacak (vidalar, saplar, vb. gibi) askamın üzerine su geçirmez siper gerekli olduğunda kullanılmaktadır. Kullanılan malzemelere bağlı olarak kimyasal maddelere ve ısıya iyi seviyede mukavete sahiptir.Isıl kaynaklı su geçirmez dairesel körükler, (depolarımızda bulunmamaları durumunda) ortalama değere sahip teçhizatın kurulmasının ardından çok farklı geometrik şekillerde tedarik edilebilmektedir.
Veriler

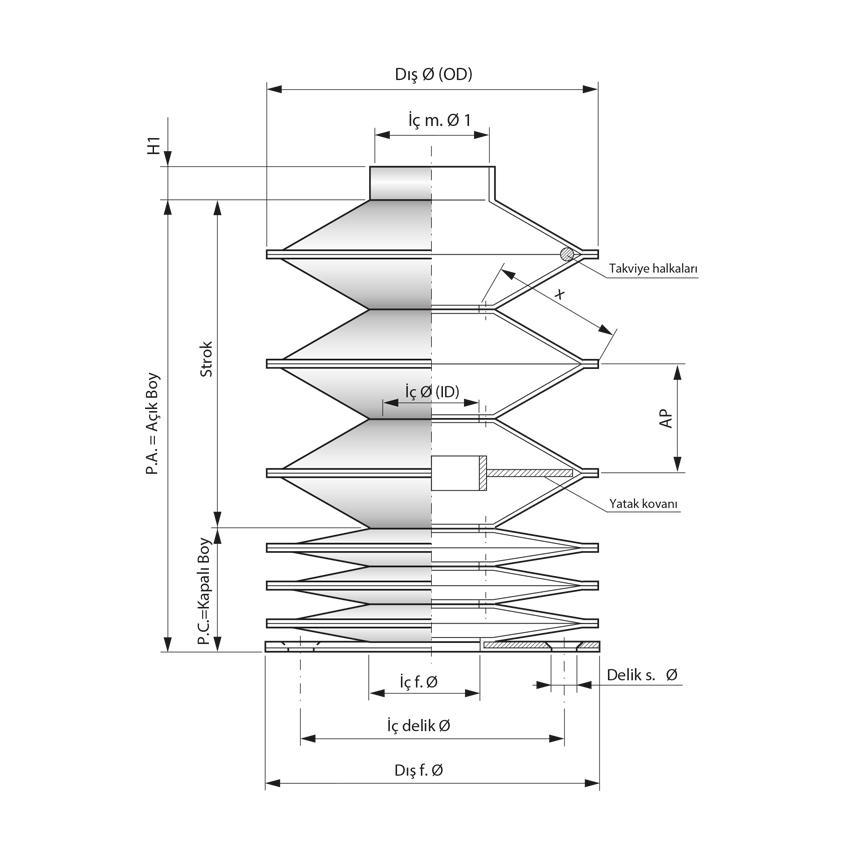

Tip A
Tip A bağlantı sistemli körükler bir maşona ve bir flanşa sahiptir
Körük verileri:
Ø e.soff. = Dairesel körüğün dış çapı
Ø i.c. = Maşonun iç çapı
Ø i. soff. = Körüğün iç çapı
Ø i.f. = Flanşın iç çapı
Ø int. fori = Flanş delikleri eksen aralığın çapı
Ø e. f = Flanş dış çapı
P.A. = Açık Paket
P.C. = Kapalı Paket
Deplasman = P.A. – P.C.
AP = Adım Açıklığı
X = Körük katlama yüksekliği

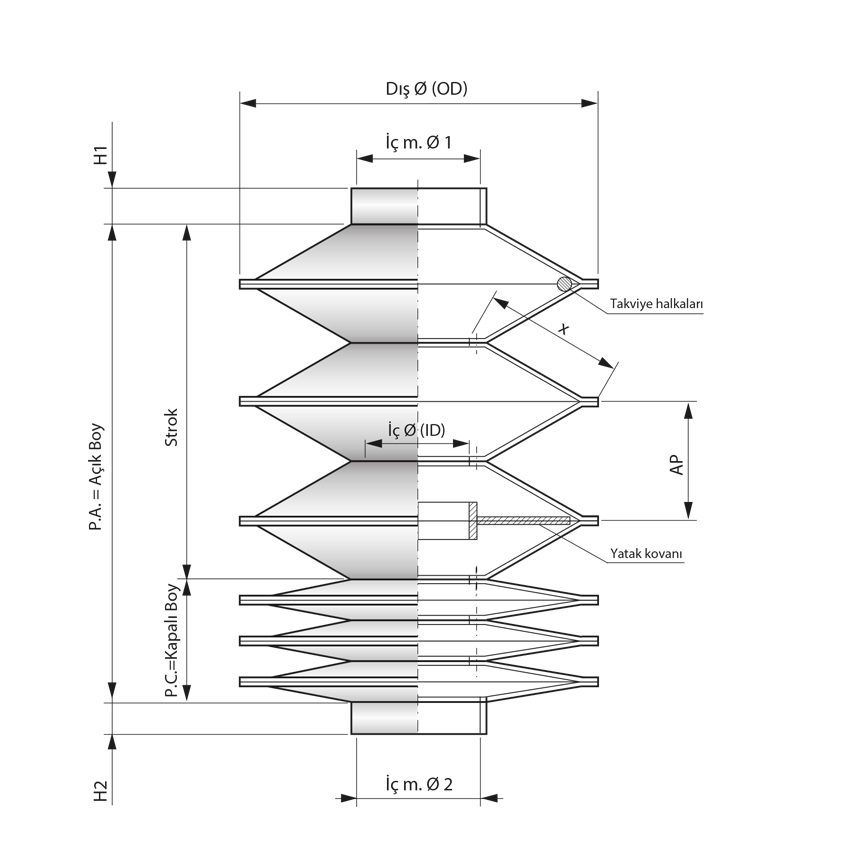

Tip B
Tip B bağlantı sistemli körükler iki maşona sahiptir
Körük verileri:
Ø e.soff. = Dairesel körüğün dış çapı
Ø i.c. = Maşonun iç çapı
Ø i. soff. = Körük iç çapı
P.C. = Kapalı Paket
Deplasman = P.A. – P.C.
AP = Adım Açıklığı
X = Körük katlama yüksekliği

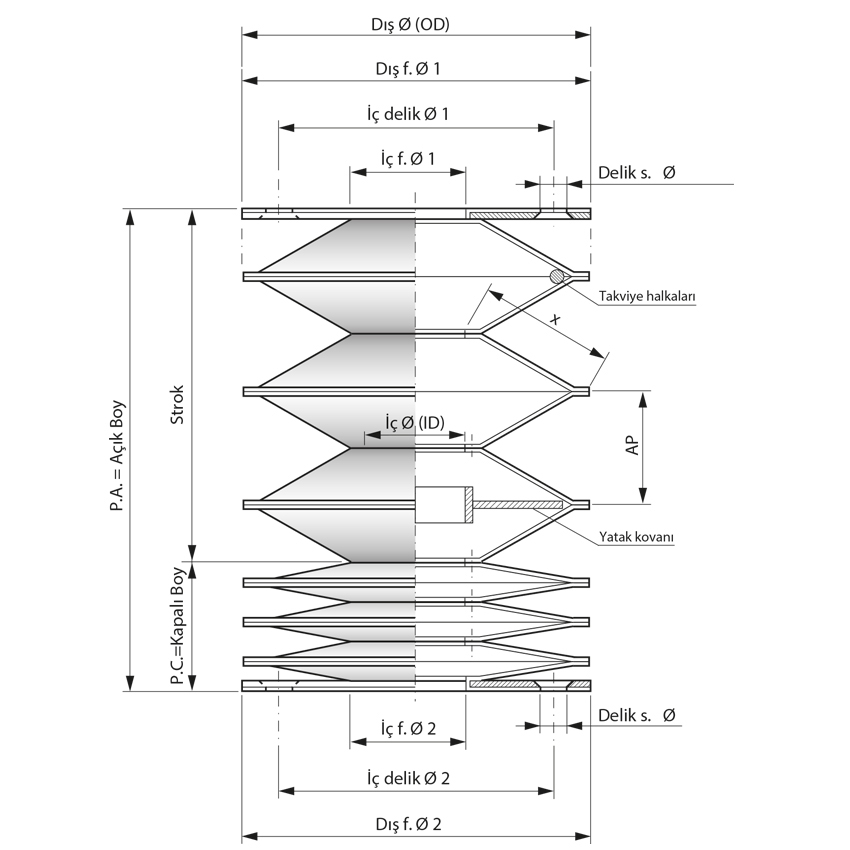

Tip C
Tip C bağlantı sistemli körükler iki flanşa sahiptir
Körük verileri:
Ø e.soff. = Dairesel körüğün dış çapı
Ø i. soff. = Körüğün iç çapı
Ø i.f. = Flanşın iç çapı
Ø int. fori = Flanş delikleri eksen aralığın çapı
Ø e. f = Flanş dış çapı
P.A. = Açık Paket
P.C. = Kapalı Paket
Deplasman = P.A. – P.C.
AP = Adım Açıklığı
X = Körük katlama yüksekliği
Standart malzemeler
Materiali disponibili
- PEI Kodu: TEMAT 018 PVC sıvanmış polyester kalınlık 0,7
- PEI Kodu: TEMAT 019 PVC sıvanmış polyester kalınlık 0,5
- PEI Kodu: TEMAT 153 POLİÜRETAN yaprak kalınlık 0,5
- PEI Kodu: TEMAT 153/S POLİÜRETAN yaprak kalınlık 0,7
- PEI Kodu: TEMAT 156 POLİÜRETAN yaprak kalınlık 0,5
Talebe istinaden ilave malzemeler mevcuttur: teknik departmanımıza danışın.
Formüller
Formüller
Kapalı paket hesaplama formülü Malzeme listesini indiri
